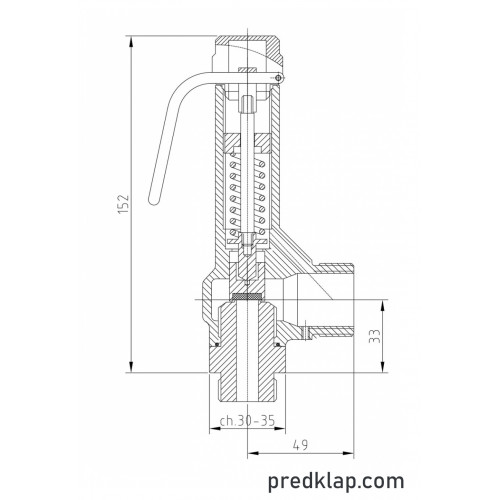

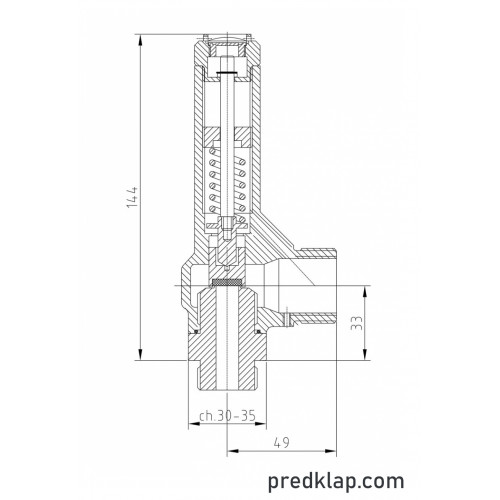

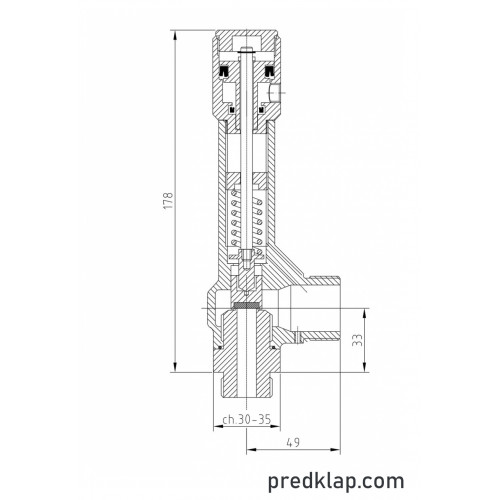

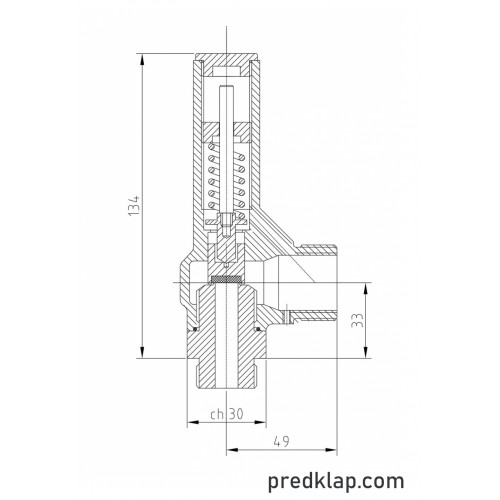

Предохранительный клапан Ду 15 мм, G15, G15/L, G15/S, G15/P

Предохранительный клапан G15 выпускается диаметром 15 мм, с давлением настройки от 0,3 до 16 бар (при заказе укажите нужное давление!).

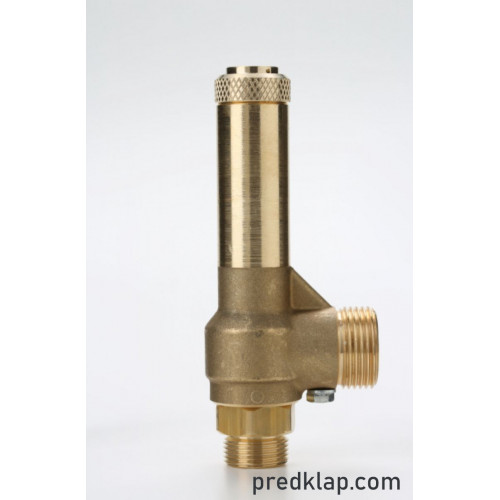

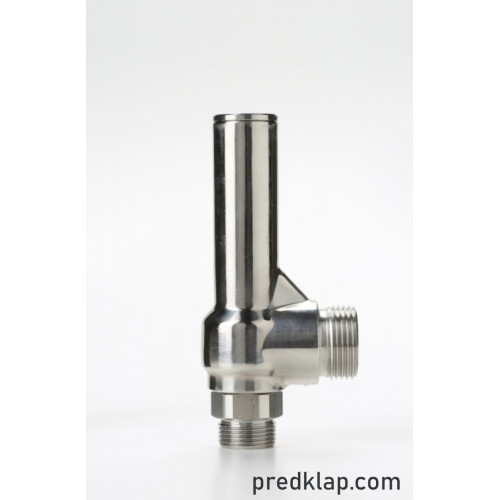

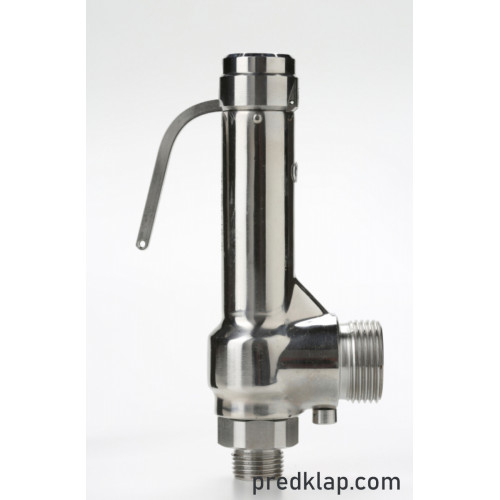

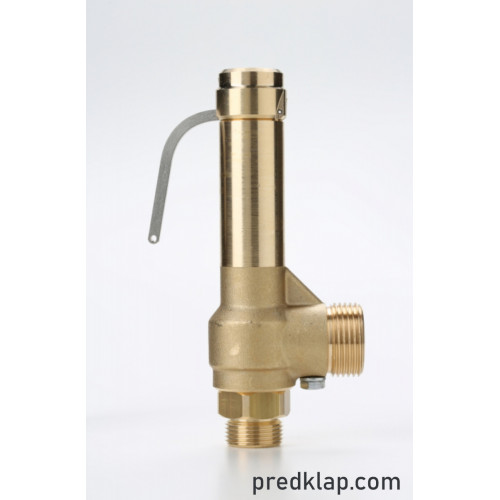

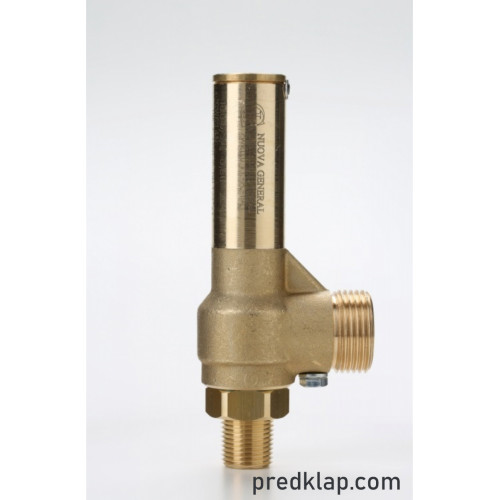

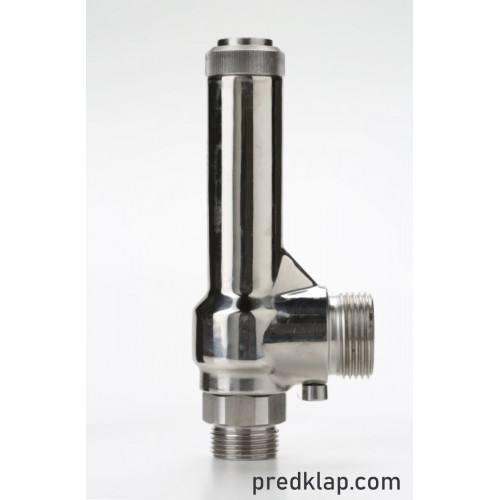

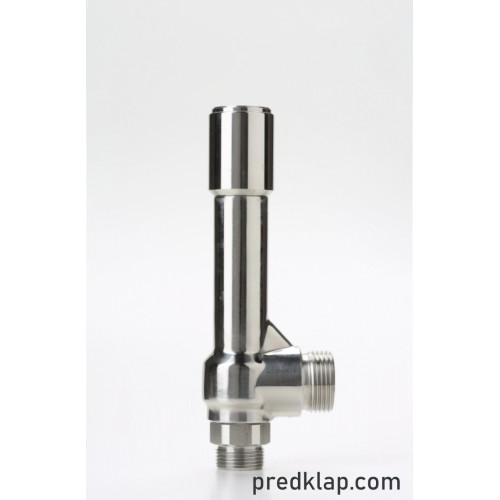

Корпус из латуни, нержавеющей стали или микс (латунь + нержавейка) и в четырёх вариантах исполнения: с поворотной гайкой, с защитным колпачком, рычагом и без ручного подрыва. Клапан представлен с разными системами уплотнения (N.B.R., ВИТОН, СИЛИКОН, P.T.F.E. и др.).

Для покупки выберите справа давление настройки, систему уплотнения, присоединительные размеры и нажмите кнопку “Купить” для оформления заказа или "Запрос КП" для получения персональных цен.

Ниже представлены характеристики данного клапана сброса давления:

Тип :	G15	Диаметр: 15 мм	Площадь сечения: 176.71 мм²
Стандарт	PN	Приведенный коэффициент расхода	Диапазон настройки
EAC	25	0,69	0,3 - 16,0 бар
КОНФИГУРАЦИЯ -
Материал	Латунь	Сплав латуни и нержавеющей стали	Нержавеющая сталь
Модель	С кольцевой гайкой	С кольцевой гайкой	С кольцевой гайкой

	Без ручного подрыва	Без ручного подрыва	Без ручного подрыва

	С рычагом	С рычагом	С рычагом

	/	/	С пневматическим открытием

	/	/	Пневматический с датчиком

Система уплотнения	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C
	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C
	PTFE -196 / +250 °C	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	KALREZ -20 / +250 °C	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Металл -196 / +250 °C	Металл -196 / +450 °C
Входное присоединение	G.1/2" - 3/4" - 1" ISO228	G.1/2" - 3/4" - 1" ISO228	G.1/2" - 3/4" - 1" ISO228
	R.1/2" - 3/4" - 1" EN10226	R.1/2" - 3/4" - 1" EN10226	R.1/2" - 3/4" - 1" EN10226
	1/2" - 3/4" - 1" NPT	1/2" - 3/4" - 1" NPT	1/2" - 3/4" - 1" NPT
	DN20-25 PN16-40	1" - 1"1/2 Tri Clamp	1" - 1"1/2 Tri Clamp
	3/4" - 1" 150-300 lb	DN25 DIN405-11851	DN25 DIN405-11851
	/	DN20-25 PN16-40	DN20-25 PN16-40
	/	3/4" - 1" 150-300 lb	3/4" - 1" 150-300 lb
Выходное присоединение	G.1" ISO228	G.1" ISO228	G.1" ISO228
	/	1"1/2 Tri Clamp	1"1/2 Tri Clamp
	/	DN25 DIN405-11851	DN25 DIN405-11851
	DN25 PN16-40	DN25 PN16-40	DN25 PN16-40
	1" 150-300 lb	1" 150-300 lb	1" 150-300 lb
	/	/	/
	/	/	/
По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd
