Предохранительный клапан NUOVA General G20, G20/L, G20/S, G20/P

Предохранительный клапан – это вид трубопроводной арматуры, которая предотвращает разрушение трубопровода из-за избыточного давления.

Предохранительный клапан свободного сброса автоматически выпускает излишки жидкости, пара или газа в окружающую среду, если рабочее давление превышает допустимое. После того, как давление становится допустимым для данной системы, клапан возвращается в исходное состояние и прекращает свою работу.

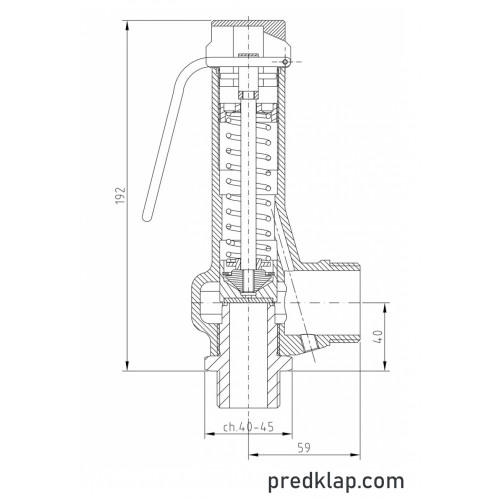

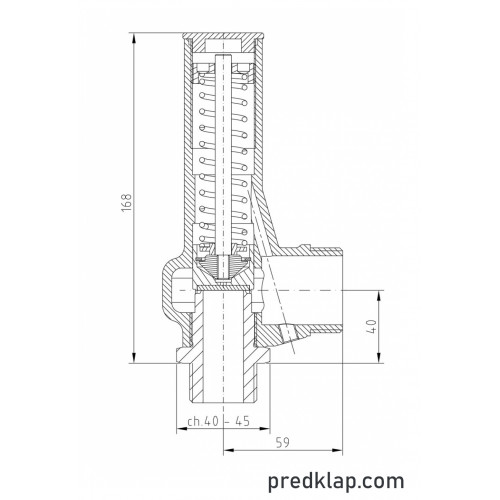

Как работает клапан сброса давления? Пружина прижимает к седлу запирающий элемент. Когда давление растет, то начинает превышать силу сжатия пружины, таким образом сжимая ее и отталкивая запорный элемент от седла. В образовавшуюся полость проходят излишки жидкости или газа системы . По мере того, как они выходят, напор уменьшается, пружина отжимается, и запорный элемент возвращается обратно к седлу.

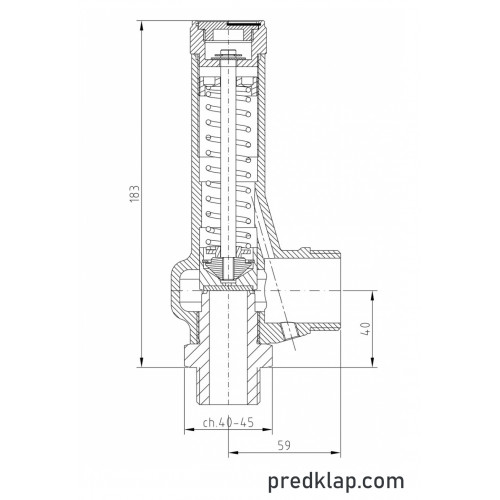

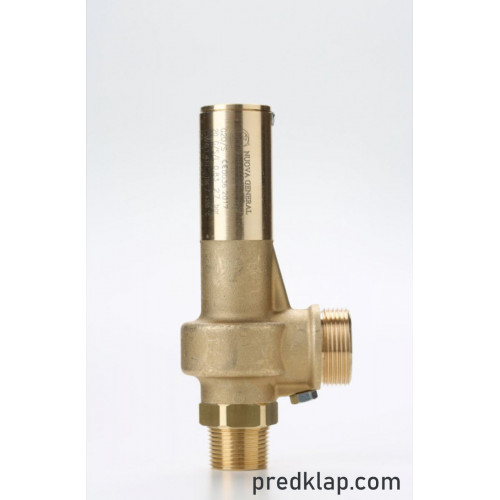

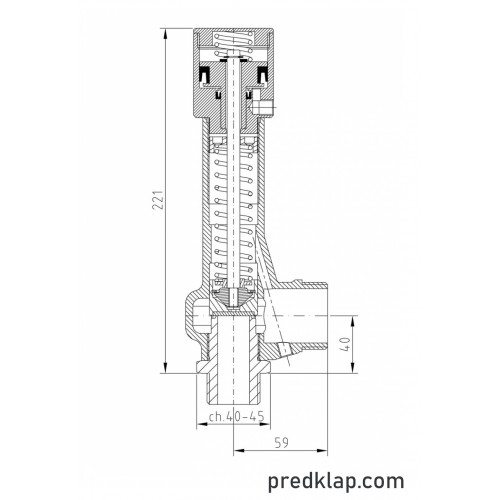

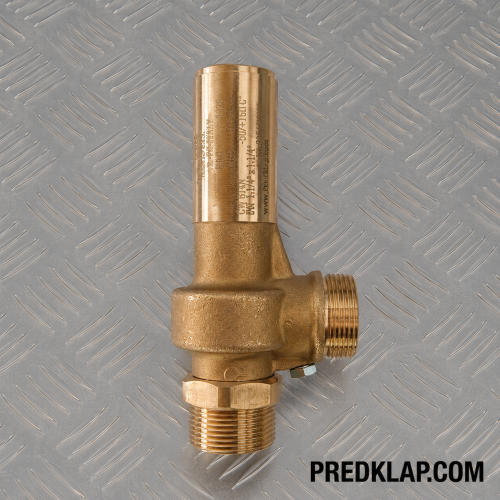

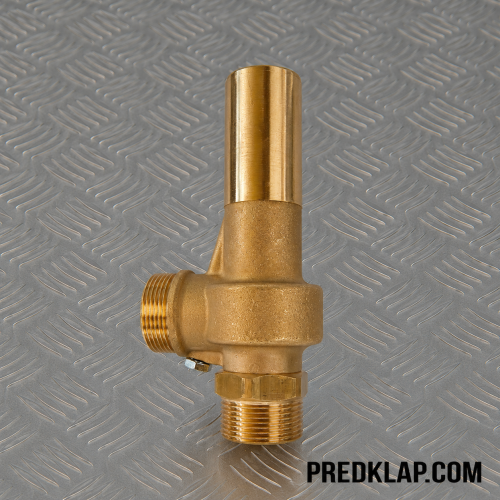

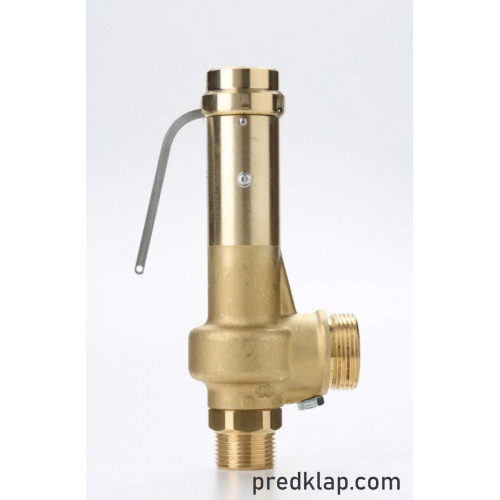

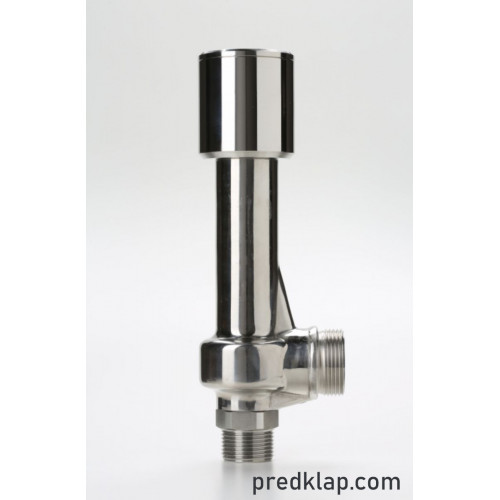

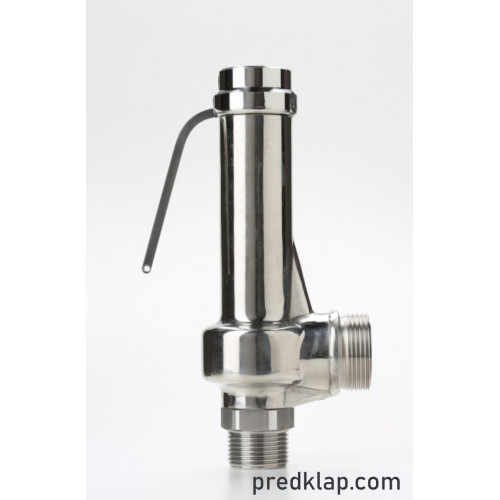

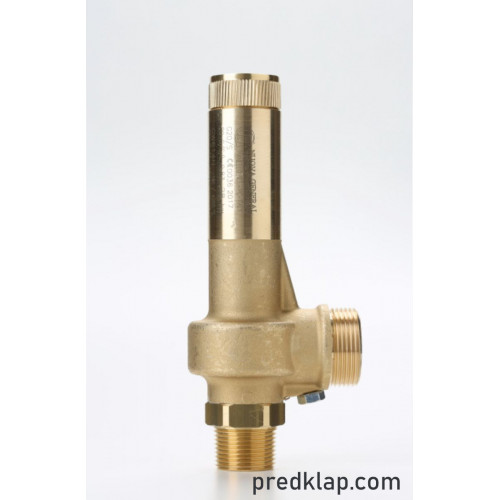

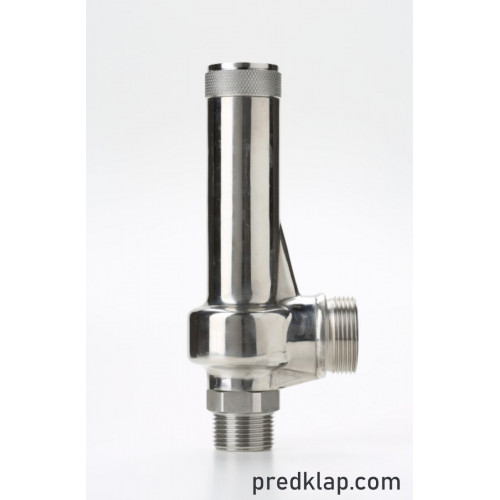

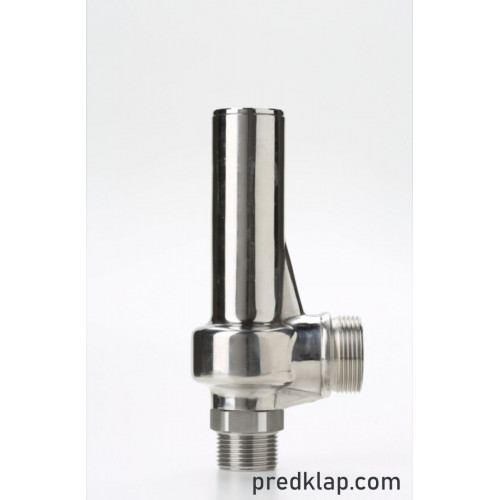

Модель клапана Nuova General G20 выпускается диаметром 20 мм, с материалом корпуса латунь и нержавеющая сталь, в нескольких вариантах исполнения и разными системами уплотнения. Для того, чтобы купить предохранительный клапан, выберите справа материал корпуса, вариант исполнения и систему уплотнения и нажмите кнопку “Купить”.

Тип :	G20	Диаметр: 20 мм	Площадь сечения: 314,00 мм²
Стандарт	PN	Приведенный коэффициент расхода	Диапазон настройки
EAC	60	0,83	0,3 - 60,0 бар
КОНФИГУРАЦИЯ -
Материал	Латунь	Сплав латуни и нержавеющей стали	Нержавеющая сталь
Модель	С кольцевой гайкой	С кольцевой гайкой	С кольцевой гайкой

	Без ручного подрыва	Без ручного подрыва	Без ручного подрыва

	С рычагом	С рычагом	С рычагом

	/	/	С пневматическим открытием

	/	/	Пневматический с датчиком

Система уплотнения	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C
	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C
	PTFE -196 / +250 °C	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	KALREZ -20 / +250 °C	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Металл -196 / +250 °C	Металл -196 / +450 °C
Входное присоединение	G.1" - 1"1/4 ISO228	G.1" - 1"1/4 ISO228	G.1" - 1"1/4 ISO228
	G.1" - 1"1/4 ISO228 F	G.1" - 1"1/4 ISO228 F	G.1" - 1"1/4 ISO228 F
	R.1" - 1"1/4 EN10226	R.1" - 1"1/4 EN10226	R.1" - 1"1/4 EN10226
	1" - 1"1/4 NPT	1" - 1"1/4 NPT	1" - 1"1/4 NPT
	/	1" - 1"1/2 Tri Clamp	1" - 1"1/2 Tri Clamp
	/	DN25-32-40 DIN405-11851	DN25-32-40 DIN405-11851
	DN25-32 PN16-40-60	DN25-32 PN16-40-60	DN25-32 PN16-40-60
	1" - 1"1/4 150-300 lb	1" - 1"1/4 150-300 lb	1" - 1"1/4 150-300 lb
Выходное присоединение	G.1"1/4 ISO228	G.1"1/4 ISO228	G.1"1/4 ISO228
	/	1"1/2 Tri Clamp	1"1/2 Tri Clamp
	/	DN25-32-40 DIN405-11851	DN25-32-40 DIN405-11851
	DN32-40 PN16-40-60	DN32-40 PN16-40-60	DN32-40 PN16-40-60
	1"1/4 - 1"1/2 150-300 lb	1"1/4 - 1"1/2 150-300 lb	1"1/4 - 1"1/2 150-300 lb
	/	/	/
	/	/	/
По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd
