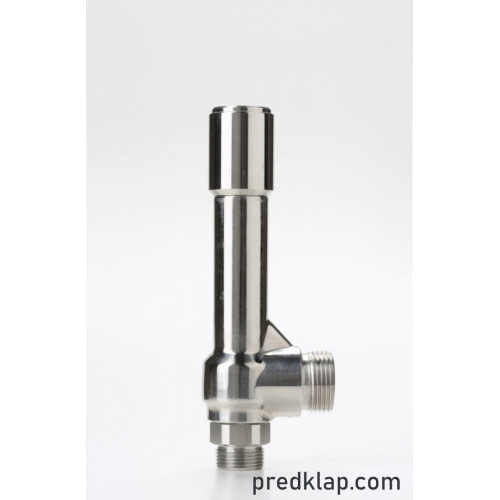

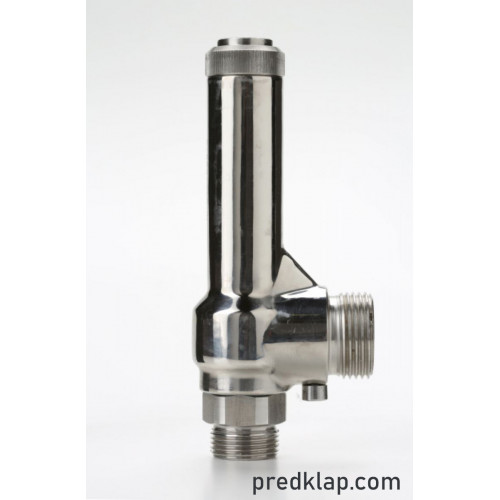

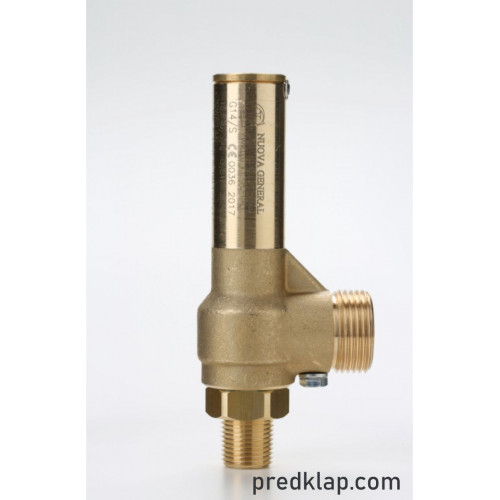

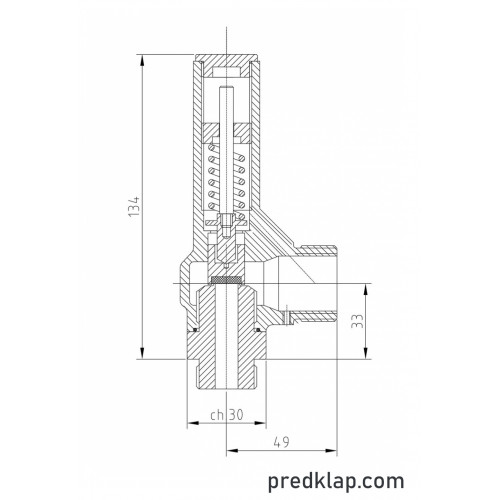

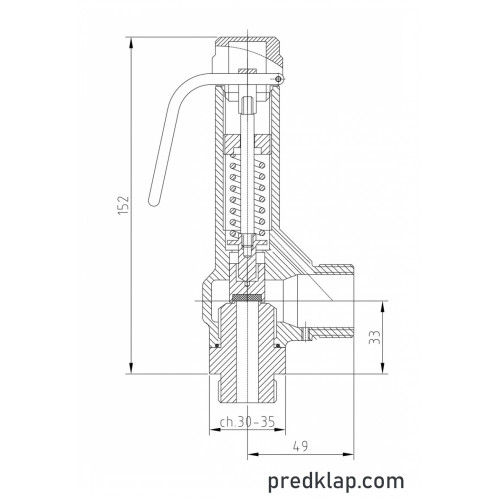

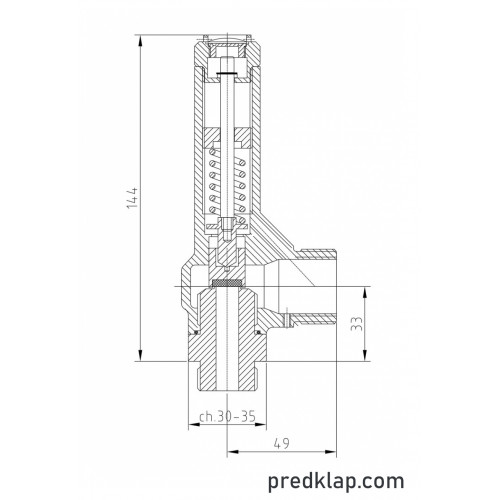

Предохранительный клапан NUOVA General G14, G14/L, G14/S, G14/P

Предохранительный клапан – это вид трубопроводной арматуры, которая предотвращает разрушение трубопровода из-за избыточного давления.

Предохранительный клапан свободного сброса автоматически выпускает излишки жидкости, пара или газа в окружающую среду, если рабочее давление превышает допустимое. После того, как давление становится допустимым для данной системы, клапан возвращается в исходное состояние и прекращает свою работу.

Как работает клапан сброса давления? Пружина прижимает к седлу запирающий элемент. Когда давление растет, то начинает превышать силу сжатия пружины, таким образом сжимая ее и отталкивая запорный элемент от седла. В образовавшуюся полость проходят излишки жидкости или газа системы . По мере того, как они выходят, напор уменьшается, пружина отжимается, и запорный элемент возвращается обратно к седлу.

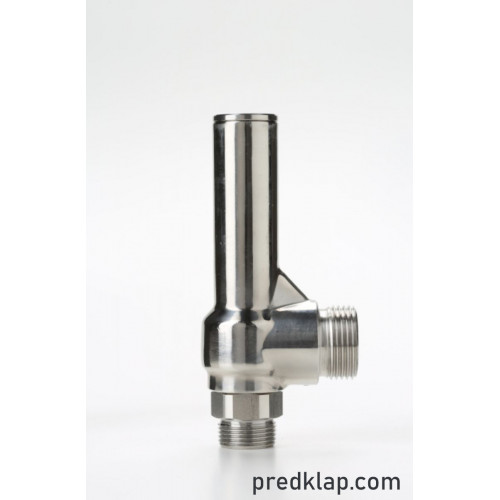

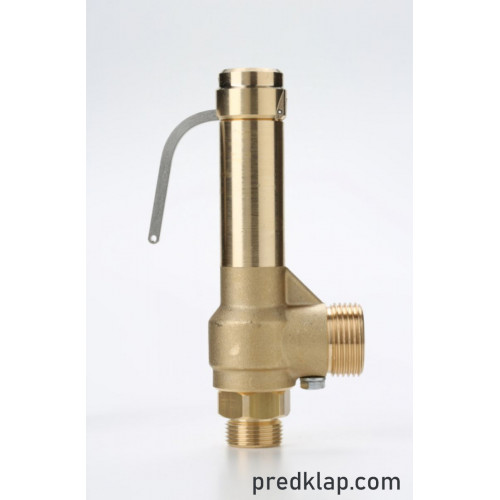

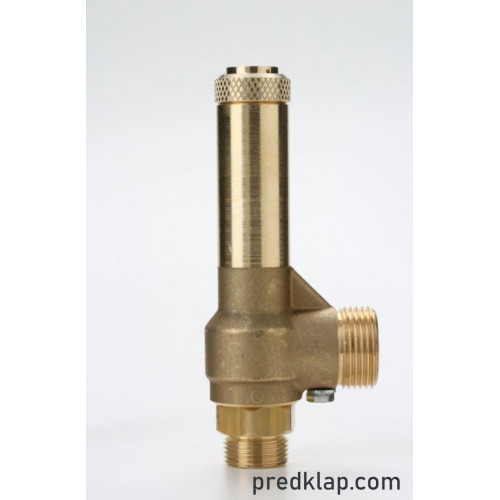

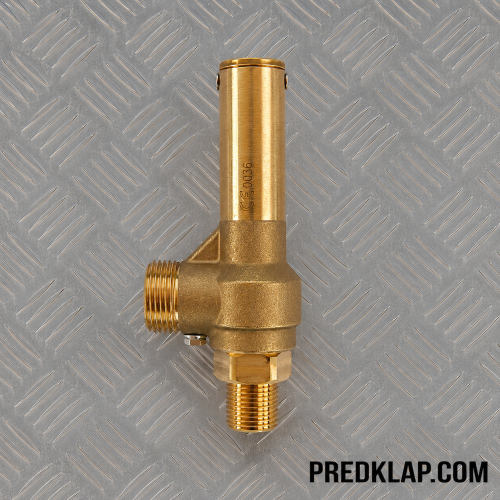

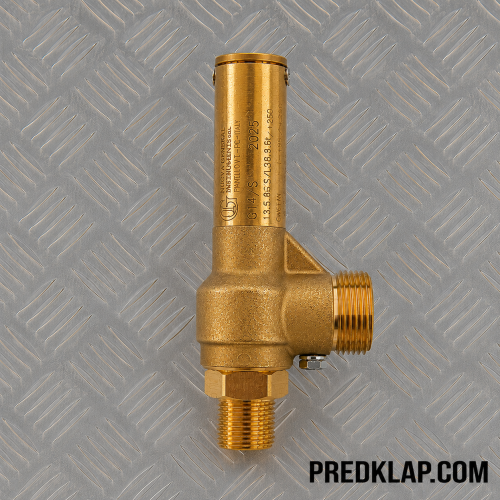

Модель клапана Nuova General G14 выпускается диаметром 14 мм, с материалом корпуса латунь и нержавеющая сталь, в нескольких вариантах исполнения и разными системами уплотнения. Для того, чтобы купить предохранительный клапан, выберите справа материал корпуса, вариант исполнения и систему уплотнения и нажмите кнопку “Купить”.

Тип :	G14	Диаметр: 13,5 мм	Площадь сечения: 143,07 мм²
Стандарт	PN	Приведенный коэффициент расхода	Диапазон настройки
EAC	60	0,81; >3 бар 0,86	0,3 - 60,0 бар
КОНФИГУРАЦИЯ -
Материал	Латунь	Сплав латуни и нержавеющей стали	Нержавеющая сталь

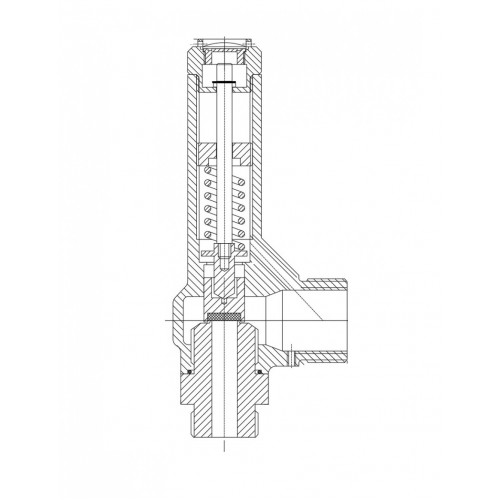

Модель	С кольцевой гайкой	С кольцевой гайкой	С кольцевой гайкой

	Без ручного подрыва	Без ручного подрыва	Без ручного подрыва

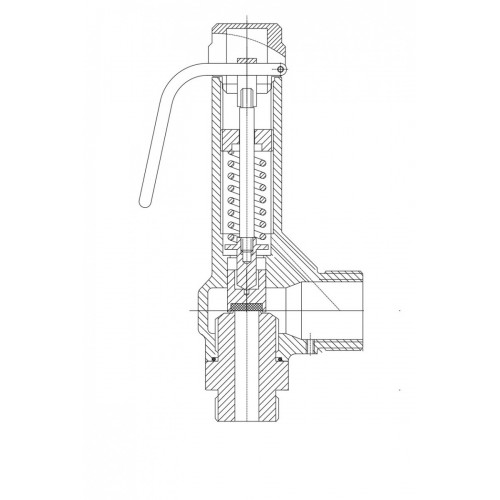

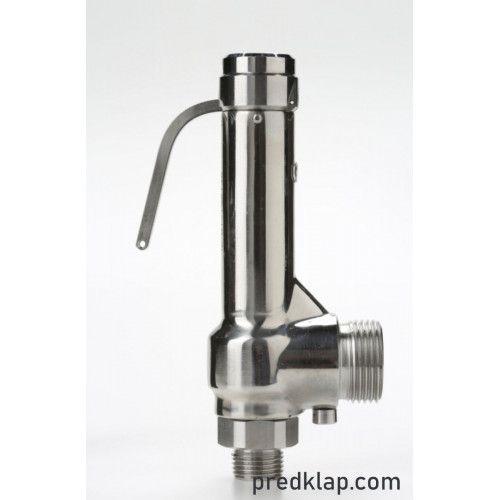

	С рычагом	С рычагом	С рычагом

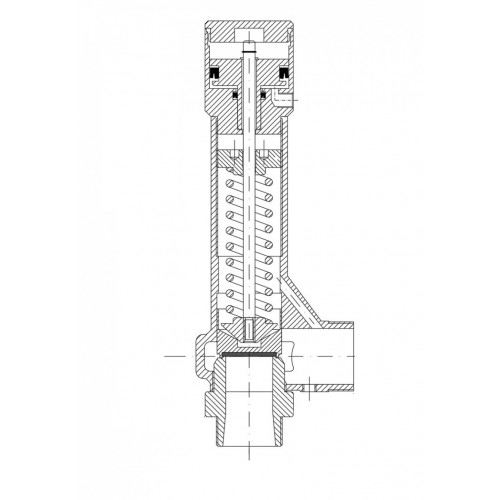

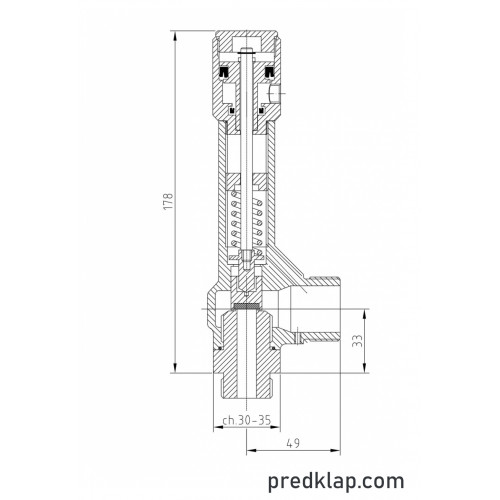

	/	/	С пневматическим открытием

	/	/	Пневматический с датчиком

Система уплотнения	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C
	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C
	PTFE -196 / +250 °C	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	KALREZ -20 / +250 °C	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Металл -196 / +250 °C	Металл -196 / +450 °C
Входное присоединение	G.1/2" - 3/4" - 1" ISO228	G.1/2" - 3/4" - 1" ISO228	G.1/2" - 3/4" - 1" ISO228
	G.3/4" ISO228 F	G.3/4" ISO228 F	G.3/4" ISO228 F
	R.1/2" - 3/4" - 1" EN10226	R.1/2" - 3/4" - 1" EN10226	R.1/2" - 3/4" - 1" EN10226
	1/2" - 3/4" - 1" NPT	1/2" - 3/4" - 1" NPT	1/2" - 3/4" - 1" NPT
	/	1" - 1"1/2 Tri Clamp	1" - 1"1/2 Tri Clamp
	/	DN25 DIN405-11851	DN25 DIN405-11851
	DN20-25 PN16-40-60	DN20-25 PN16-40-60	DN20-25 PN16-40-60
	3/4" - 1" 150-300 lb	3/4" - 1" 150-300 lb	3/4" - 1" 150-300 lb
Выходное присоединение	G.1" ISO228	G.1" ISO228	G.1" ISO228
	/	1"1/2 Tri Clamp	1"1/2 Tri Clamp
	/	DN25 DIN405-11851	DN25 DIN405-11851
	DN25 PN16-40-60	DN25 PN16-40-60	DN25 PN16-40-60
	1" 150-300 lb	1" 150-300 lb	1" 150-300 lb
	/	/	/
	/	/	/
По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd

Название файла	Размер	Скачать
Разновидности предохранительных клапанов с отводом	1.1MB	Скачать
Руководство по эксплуатации и техобслуживанию (на русском)	147.21KB	Скачать
Предохранительные клапаны для теплоснабжения	1.08MB	Скачать
Предохранительные клапаны для холодоснабжения	1.06MB	Скачать
Каталог Nuova General (на русском)	750.73KB	Скачать
Предохранительные клапаны с API 526 (на английсском)	1.81MB	Скачать
Предохранительные клапаны для диоксида карбона CO2	2.14MB	Скачать
Основной каталог Nuova General	5.42MB	Скачать
Обоснование безопасности	633.52KB	Скачать
Сертификат Nuova General CU TR 012_2018	2.04MB	Скачать
Сертификат Nuova General CERTIFICATO ТР ТС 032 EAC-2019	4.28MB	Скачать
