Предохранительный клапан сброса давления
Предохранительный клапан - зачем он нужен? Предохранительный клапан работает автоматически. Его подробнее
Предохранительный клапан Z14 выпускается диаметром 14 мм, с давлением настройки от 0,3 до 16 бар (при заказе укажите нужное давление!).

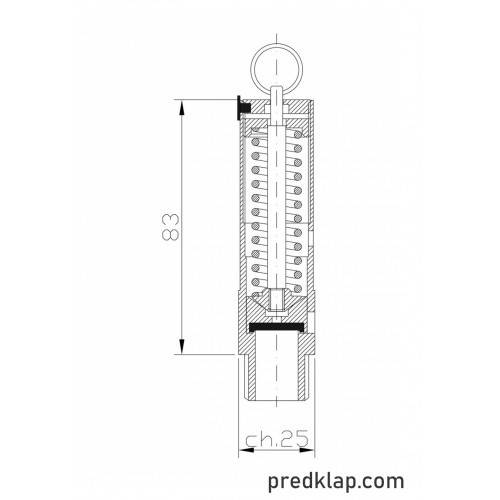

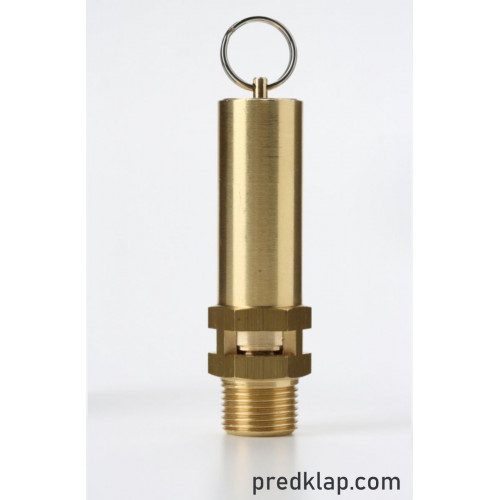

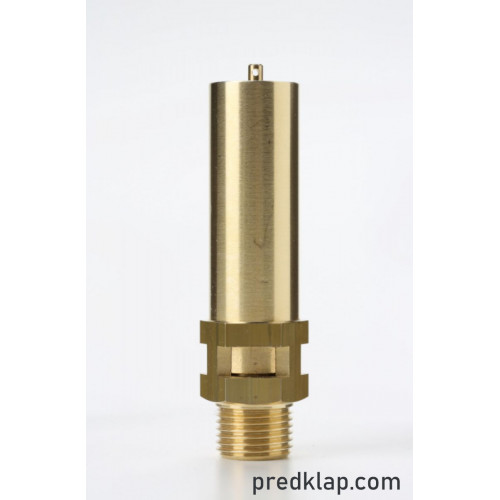

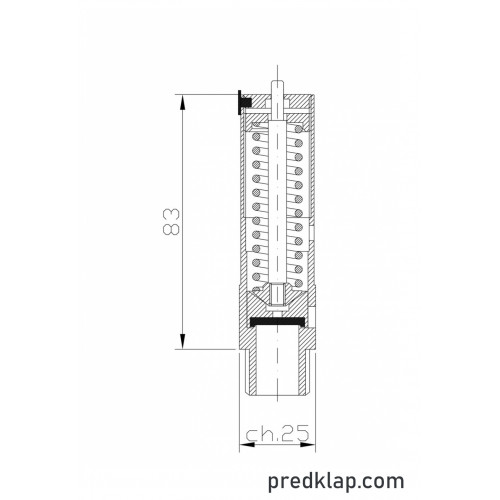

Корпус из латуни и два варианта исполнения: с поворотной гайкой и кольцом. Клапан представлен с разными системами уплотнения (N.B.R., ВИТОН, СИЛИКОН, P.T.F.E. и др.).
Для покупки выберите справа материал, давление настройки, систему уплотнения, присоединительные размеры и нажмите кнопку “Купить” для оформления заказа или "Запрос КП" для получения персональных цен.
Ниже представлены характеристики данного клапана сброса давления:
| Тип : | Z14 | Диаметр: 14 мм | Площадь сечения: 153,86 мм2 |
|---|---|---|---|
| Стандарт |
PN | Приведенный коэффициент расхода | Диапазон настройки |
| EAC | 16 | 0,72; >3 бар 0,82 | 0,3 - 16,0 бар |
| КОНФИГУРАЦИЯ - | |||
| Материал |
Латунь |
Сплав латуни и нержавеющей стали |
Нержавеющая сталь |
| Модель | Без ручного подрыва | / | / |
| С кольцом | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Система уплотнения | N.B.R. (Std) -10 / + 100 °C | / | / |
| E.P.D.M. -50 / + 150 °C | / | / | |
| ВИТОН -20 / +200 °C | / | / | |
| СИЛИКОН -60 / +200 °C | / | / | |
| PTFE -196 / +250 °C | / | / | |
| KALREZ -20 / +250 °C | / | / | |
| / | / | / | |
| Входное присоединение | G.1/2" ISO228 | / | / |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Выходное присоединение |
/ | / | / |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd |
|||
| Название файла | Размер | Скачать |
|---|---|---|
| Руководство по эксплуатации и техобслуживанию (на русском) | 147.21KB | Скачать |
| Разновидности предохранительных клапанов со свободным сбросом | 842.1KB | Скачать |
| Каталог Nuova General (на русском) | 750.73KB | Скачать |
| Основной каталог Nuova General | 5.42MB | Скачать |
| Обоснование безопасности | 633.52KB | Скачать |
| Сертификат Nuova General CU TR 012_2018 | 2.04MB | Скачать |
| Сертификат Nuova General CERTIFICATO ТР ТС 032 EAC-2019 | 4.28MB | Скачать |
| Сертификат на предохранительные клапаны EAC TP TC 010-2011 | 899KB | Скачать |
| Сертификат на предохранительные клапаны TR CU 032-2025 | 1.26MB | Скачать |
| Сертификат на предохранительные клапаны TR CU 012-2026 | 3.14MB | Скачать |
