Предохранительный клапан сброса давления
Предохранительный клапан - зачем он нужен? Предохранительный клапан работает автоматически. Его подробнее
Предохранительный клапан – это вид трубопроводной арматуры, которая предотвращает разрушение трубопровода из-за избыточного давления.
Предохранительный клапан свободного сброса автоматически выпускает излишки жидкости, пара или газа в окружающую среду, если рабочее давление превышает допустимое. После того, как давление становится допустимым для данной системы, клапан возвращается в исходное состояние и прекращает свою работу.

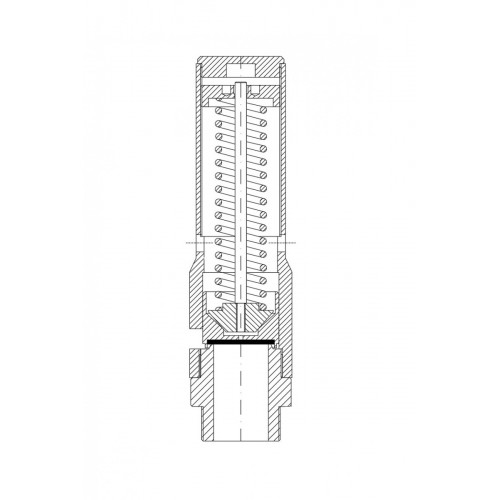

Как работает клапан сброса давления? Пружина прижимает к седлу запирающий элемент. Когда давление растет, то начинает превышать силу сжатия пружины, таким образом сжимая ее и отталкивая запорный элемент от седла. В образовавшуюся полость проходят излишки жидкости или газа системы . По мере того, как они выходят, напор уменьшается, пружина отжимается, и запорный элемент возвращается обратно к седлу.

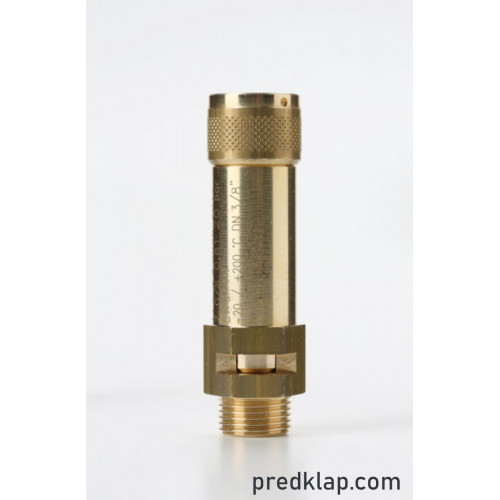

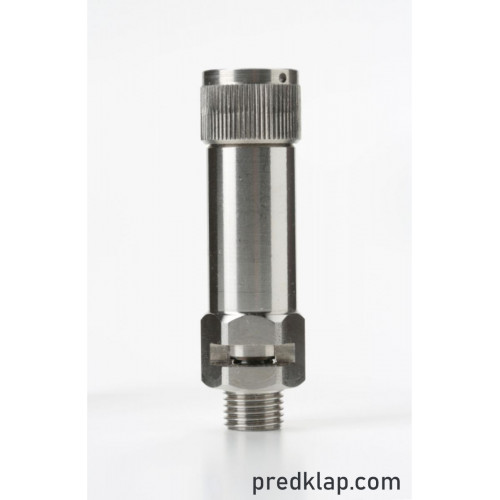

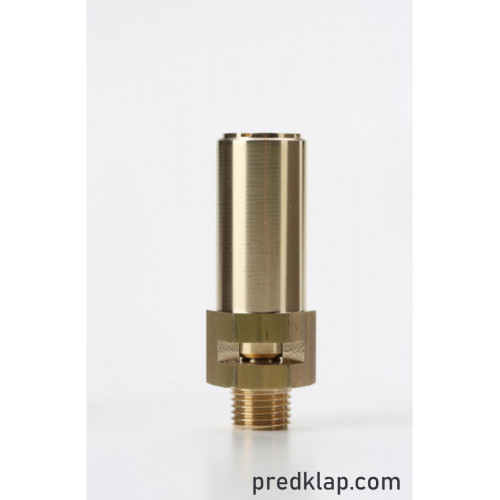

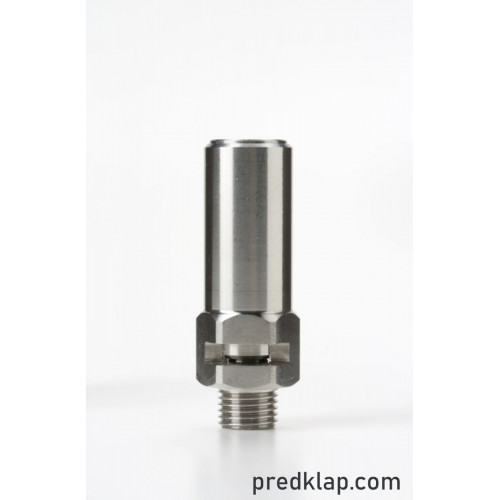

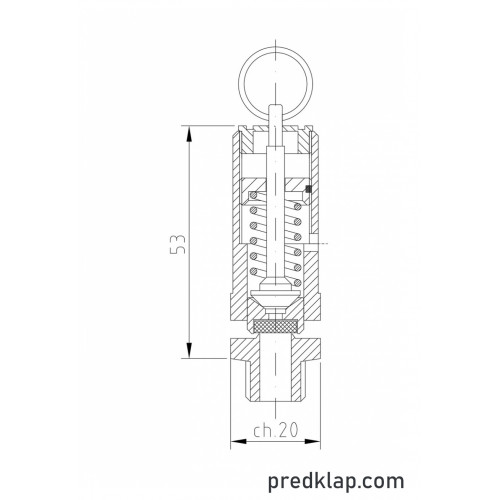

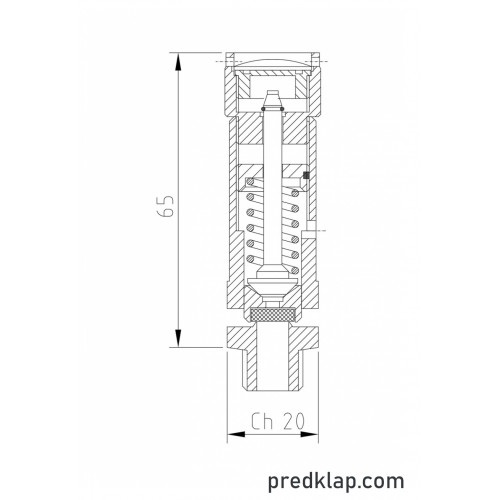

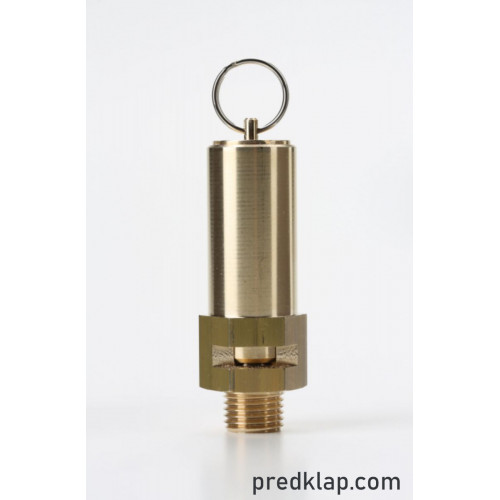

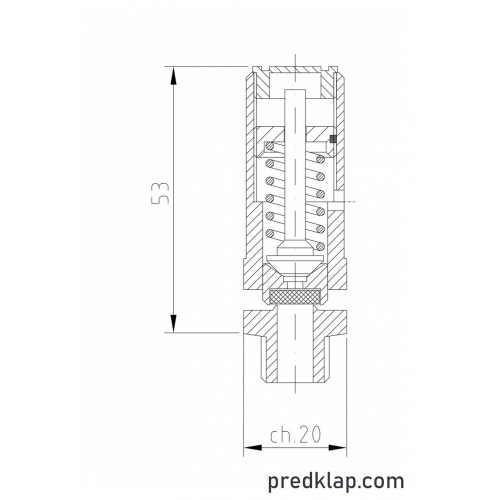

Модель клапана Nuova General D7 выпускается диаметром 7 мм, с материалом корпуса латунь или нержавеющая сталь, в нескольких вариантах исполнения и разными системами уплотнения. Для того, чтобы купить предохранительный клапан, выберите справа материал корпуса, вариант исполнения и систему уплотнения и нажмите кнопку “Купить”.
| Тип : |
D7 | Диаметр: 7 мм | Площадь сечения: 38,47 мм2 |
|---|---|---|---|
| Стандарт |
PN | Приведенный коэффициент расхода | Диапазон настройки |
| EAC | 60 | 0,81 | 0,3 - 60,0 бар |
| КОНФИГУРАЦИЯ - | |||
| Материал |
Латунь |
Сплав латуни и нержавеющей стали |
Нержавеющая сталь |
| Модель | С кольцевой гайкой | / | С кольцевой гайкой |
| Без ручного подрыва | / | Без ручного подрыва | |
| С кольцом | / | С кольцом | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Система уплотнения | N.B.R. (Std) -10 / + 100 °C | / | N.B.R. (Std) -10 / + 100 °C |
| E.P.D.M. -50 / + 150 °C | / | E.P.D.M. -50 / + 150 °C | |
| ВИТОН -20 / +200 °C | / | ВИТОН -20 / +200 °C | |
| СИЛИКОН -60 / +200 °C | / | СИЛИКОН -60 / +200 °C | |
| PTFE -196 / +250 °C | / | PTFE -196 / +250 °C | |
| KALREZ -20 / +250 °C | / | KALREZ -20 / +275 °C | |
| / | / | / | |
| Входное присоединение | G.1/4" - 3/8" ISO228 | / | G.1/4" - 3/8" ISO228 |
| R.1/4" - 3/8" EN10226 | / | R.1/4" - 3/8" EN10226 | |
| 1/4" - 3/8" NPT | / | 1/4" - 3/8" NPT | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Выходное присоединение |
/ | / | / |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd |
|||
| Название файла | Размер | Скачать |
|---|---|---|
| Руководство по эксплуатации и техобслуживанию (на русском) | 147.21KB | Скачать |
| Разновидности предохранительных клапанов со свободным сбросом | 842.1KB | Скачать |
| Предохранительные клапаны для холодоснабжения | 1.06MB | Скачать |
| Каталог Nuova General (на русском) | 750.73KB | Скачать |
| Предохранительные клапаны для пищ, фарм.и винной пром. (англ.) | 1.44MB | Скачать |
| Основной каталог Nuova General | 5.42MB | Скачать |
| Обоснование безопасности | 633.52KB | Скачать |
| Сертификат Nuova General CU TR 012_2018 | 2.04MB | Скачать |
| Сертификат Nuova General CERTIFICATO ТР ТС 032 EAC-2019 | 4.28MB | Скачать |
