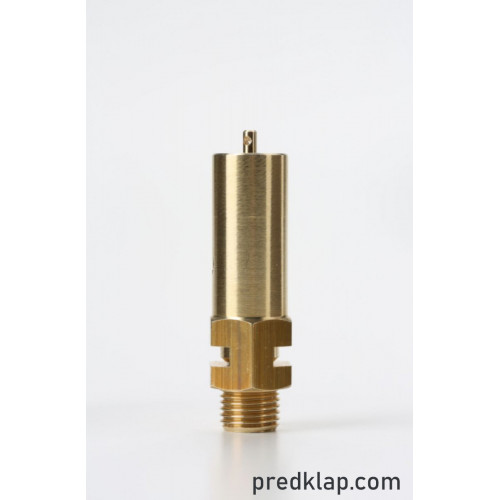

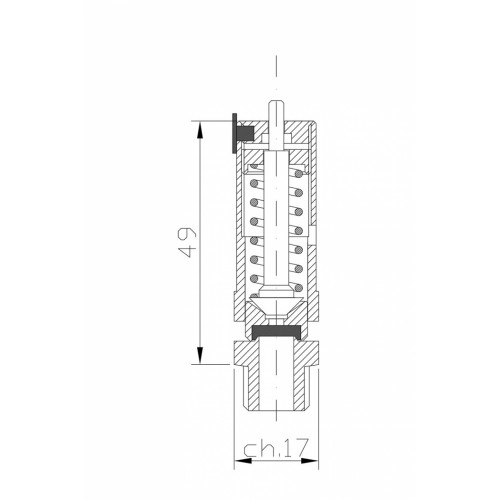

Клапан предохранительный NUOVA General Z7, Z7/A

Предохранительный клапан – это вид трубопроводной арматуры, которая предотвращает разрушение трубопровода из-за избыточного давления.

Предохранительный клапан свободного сброса автоматически выпускает излишки жидкости, пара или газа в окружающую среду, если рабочее давление превышает допустимое. После того, как давление становится допустимым для данной системы, клапан возвращается в исходное состояние и прекращает свою работу.

Как работает клапан сброса давления? Пружина прижимает к седлу запирающий элемент. Когда давление растет, то начинает превышать силу стажия пружины, таким образом сжимая ее и отталкивая запорный элемент от седла. В образовавшуюся полость проходят излишки жидкости или газа системы . По мере того, как они выходят, напор уменьшается, пружина отжимается, и запорный элемент возвращается обратно к седлу.

Модель клапана Nuova General Z7 выпускается диаметром 7 мм, с материалом корпуса латунь, в нескольких вариантах исполнения и разными системами уплотнения. Для того, чтобы купить предохранительный клапан, выберите справа материал корпуса, вариант исполнения и систему уплотнения и нажмите кнопку “Купить”.

Тип:	Z7	Диаметр: 7 мм	Площадь сечения: 38,47 мм²
Стандарт	PN	Приведенный коэффициент расхода	Диапазон настройки
EAC	16	0,72; >3 бар 0,82	0,3 - 16,0 бар
КОНФИГУРАЦИЯ -
Материал	Латунь	Сплав латуни и нержавеющей стали	Нержавеющая сталь
Модель	Без ручного подрыва	/	/

	С кольцом	/	/

	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Система уплотнения	N.B.R. (Std) -10 / + 100 °C	/	/
	E.P.D.M. -50 / + 150 °C	/	/
	ВИТОН -20 / +200 °C	/	/
	СИЛИКОН -60 / +200 °C	/	/
	PTFE -196 / +250 °C	/	/
	KALREZ -20 / +250 °C	/	/
	/	/	/
Входное присоединение	G.1/4" ISO228	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Выходное присоединение	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd

Название файла	Размер	Скачать
Руководство по эксплуатации и техобслуживанию (на русском)	147.21KB	Скачать
Разновидности предохранительных клапанов со свободным сбросом	842.1KB	Скачать
Каталог Nuova General (на русском)	750.73KB	Скачать
Основной каталог Nuova General	5.42MB	Скачать
Обоснование безопасности	633.52KB	Скачать
Сертификат Nuova General CU TR 012_2018	2.04MB	Скачать
Сертификат Nuova General CERTIFICATO ТР ТС 032 EAC-2019	4.28MB	Скачать

Характеристики

Страна производитель Италия
Производитель NUOVA General Instruments
Диаметр 7 мм
Тип сброса рабочей среды Свободный
Рабочая среда Воздух, Газ, Газообразная среда
Тип присоединения Резьбовое
Минимальная рабочая температура -196 град.
Максимальная рабочая температура 250.0 (град.)
Минимальное рабочее давление 0.3 (бар)
Максимальное рабочее давление 16.0 (бар)
Материал корпуса Латунь
Вес 0.07 (кг)
Гарантийный срок 12 (мес)

Дополнительно

Категория давления от 0.3 до 60 (бар)

0.00р.

Без НДС:: 0.00р.
Наличие: В наличии: 9999
Код товара Z7

Материал

Латунь

Исполнение

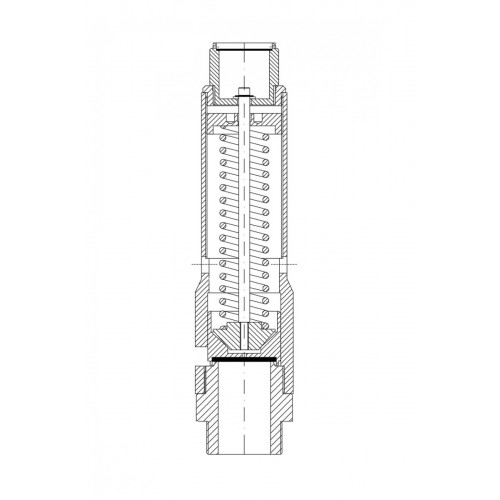

Поворотная гайка

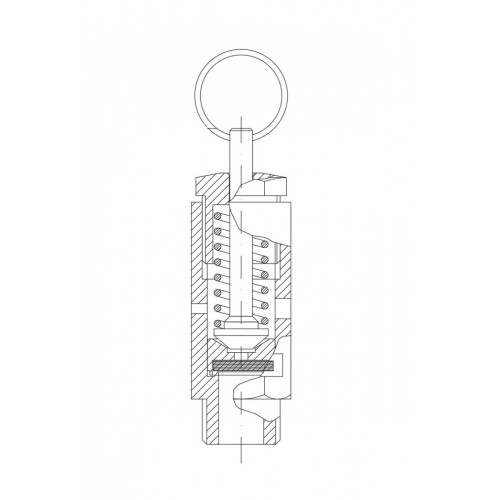

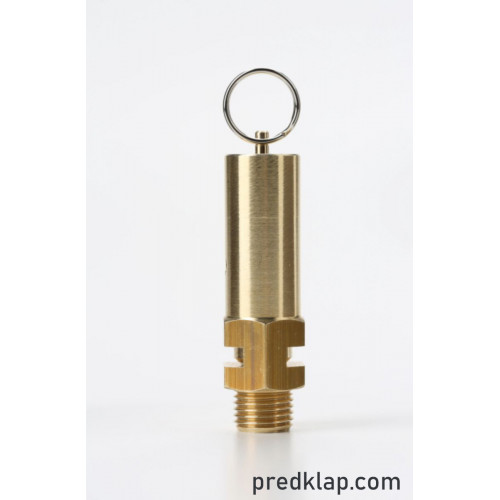

A (кольцо)

Система уплотнения

Входное присоединение '

NPT

G.

Din 11851 Мама

Фланцевое соединение

Tri Clamp

FAQ

На каких типах установок могут быть установлены клапаны, которые вы производите?

Наши предохранительные клапаны могут быть установлены на любом типе установки с учетом типа используемой жидкости и материала, из которого изготовлен предохранительный клапан.

Что означает "калибровочное давление"?

Давление, при котором предохранительный клапан в рабочих условиях начинает открываться (когда начинается выпуск жидкости).

Какие параметры необходимы для определения размера предохранительного клапана?

Основными параметрами являются давление на входе, расход, с которым должен справляться предохранительный клапан, тип среды и рабочая температура. Дополнительная информация о материале и типе соединения также может помочь определить наиболее подходящую модель.

Какие виды документов вы предоставляете вместе с предохранительным клапаном?

Заявление о соответствии требованиям в соответствии с требуемой сертификацией (CE, ASME VIII Div.1, CRN, ATEX, EAC CU-TR), а также руководство пользователя и руководство по техническому обслуживанию всегда поставляются с каждым предохранительным клапаном. По запросу расчетные листы, сертификат материала EN 10204 – 3.1, сертификат происхождения для использования вне ЕС и т.д. также могут быть предоставлены.

Какие есть сертификаты соответствия, с которыми могут быть поставлены ваши клапаны?

Мы можем поставить предохранительные клапаны со следующими сертификатами: CE D. E. 2014/68 / UE, ASME VIII Div.1, EAC CU-TR, канадский регистрационный CRN, ATEX и сертификат NGI. По запросу тестирование может быть проведено ведущими органами, такими как: TÜV, RINA, Bureau Veritas, ABS, Lloyd's Register и др.
