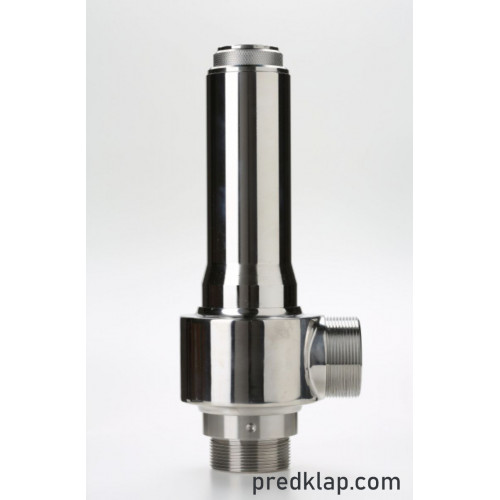

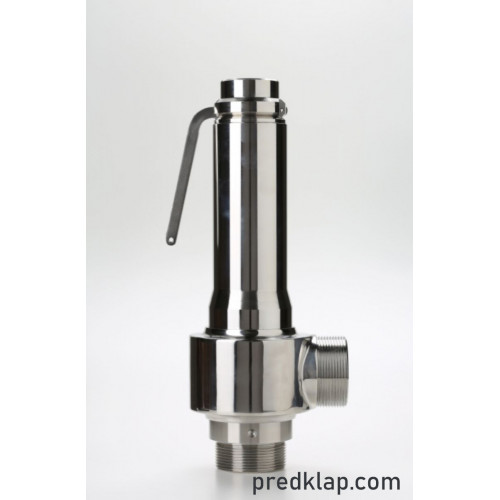

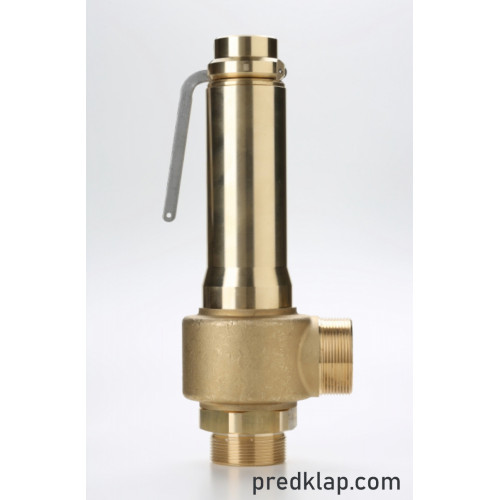

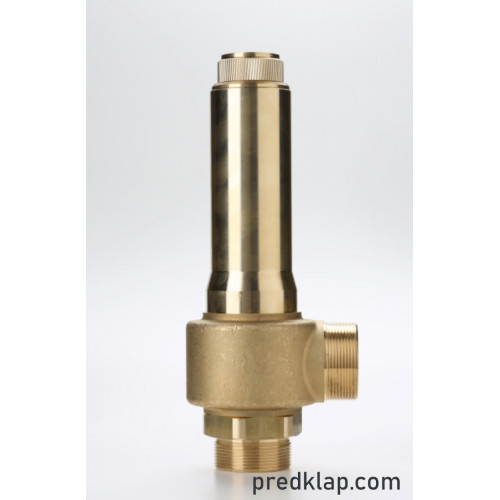

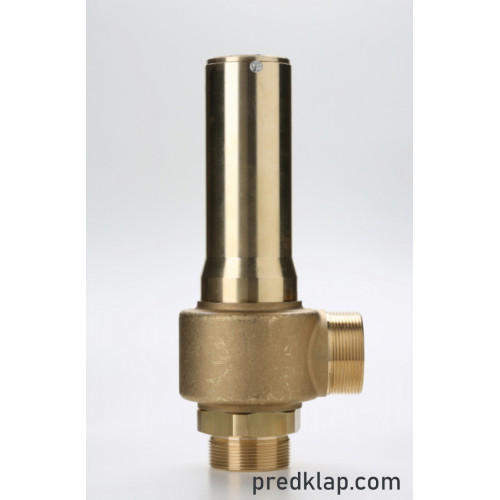

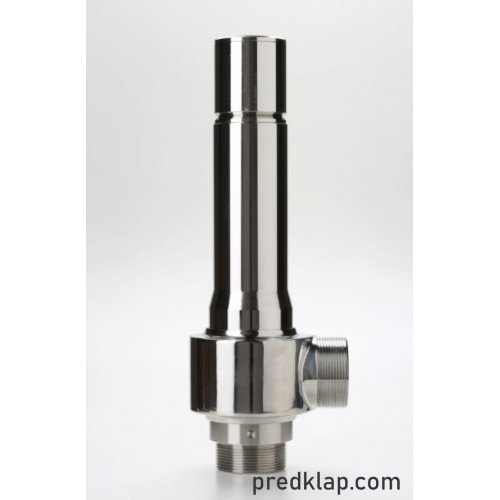

Предохранительный клапан Ду 38 мм, B38/L, B38/LL, B38/LS, B38/LP

Name: Предохранительный клапан Ду 38 мм, B38/L, B38/LL, B38/LS, B38/LP
Brand: Array
SKU: B38/L
Availability: InStock

Предохранительный клапан B38/L выпускается диаметром 38 мм, с давлением настройки от 0,3 до 30 бар (при заказе укажите нужное давление!).

Выбирайте корпус из латуни, нержавейки или микс (латунь + нержавейка) в зависимости от агрессивности вашей рабочей среды.

Клапан представлен в нескольких вариантах исполнения (поворотная гайка, с возможностью дистанционного открытия, без ручного подрыва и с рычагом) и разными системами уплотнения (N.B.R., ВИТОН, СИЛИКОН, P.T.F.E. и др.).

Для покупки выберите справа давление настройки, материал корпуса, вариант исполнения, систему уплотнения, присоединительный размер и нажмите кнопку “Купить” для оформления заказа или "Запрос КП" для получения персональных цен.

Ниже представлены характеристики данного клапана сброса давления:

Тип :	B38/L	Диаметр: 38 мм	Площадь сечения: 1133,54 мм²
Стандарт	PN	Приведенный коэффициент расхода	Диапазон настройки
EAC	40	0,76	0,3 - 30,0 бар
КОНФИГУРАЦИЯ -
Материал	Латунь	Сплав латуни и нержавеющей стали	Нержавеющая сталь
Модель	С кольцевой гайкой	С кольцевой гайкой	С кольцевой гайкой

	Без ручного подрыва	Без ручного подрыва	Без ручного подрыва

	С рычагом	С рычагом	С рычагом

	/	/	С пневматическим открытием

	/	/	Пневматический с датчиком

Система уплотнения	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C	ВИТОН -20 / +200 °C
	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C	СИЛИКОН -60 / +200 °C
	PTFE -196 / +250 °C	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	KALREZ -20 / +250 °C	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Металл -196 / +250 °C	Металл -196 / +450 °C
Входное присоединение	G.1"1/2 - 2" ISO228	G.1"1/2 - 2" ISO228	G.1"1/2 - 2" ISO228
	R.1"1/2 - 2" EN10226	R.1"1/2 - 2" EN10226	R.1"1/2 - 2" EN10226
	1"1/2 - 2" NPT	1"1/2 - 2" NPT	1"1/2 - 2" NPT
	/	2" Tri Clamp	2" Tri Clamp
	/	DN40-50 DIN405-11851	DN40-50 DIN405-11851
	DN50 PN16-40	DN50 PN16-40	DN50 PN16-40
	2" 150-300 lb	2" 150-300 lb	2" 150-300 lb
Выходное присоединение	G.2" ISO228	G.2" ISO228	G.2" ISO228
	/	2" Tri Clamp	2" Tri Clamp
	/	DN50 DIN405-11851	DN50 DIN405-11851
	DN50-65 PN16-40	DN50-65 PN16-40	DN50-65 PN16-40
	2" - 2"1/2 150-300 lb	2" - 2"1/2 150-300 lb	2" - 2"1/2 150-300 lb
	/	/	/
	/	/	/
По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd
