Предохранительный клапан сброса давления
Предохранительный клапан - зачем он нужен? Предохранительный клапан работает автоматически. Его подробнее
Предохранительный клапан – это вид трубопроводной арматуры, которая предотвращает разрушение трубопровода из-за избыточного давления.
Предохранительный клапан свободного сброса автоматически выпускает излишки жидкости, пара или газа в окружающую среду, если рабочее давление превышает допустимое. После того, как давление становится допустимым для данной системы, клапан возвращается в исходное состояние и прекращает свою работу.

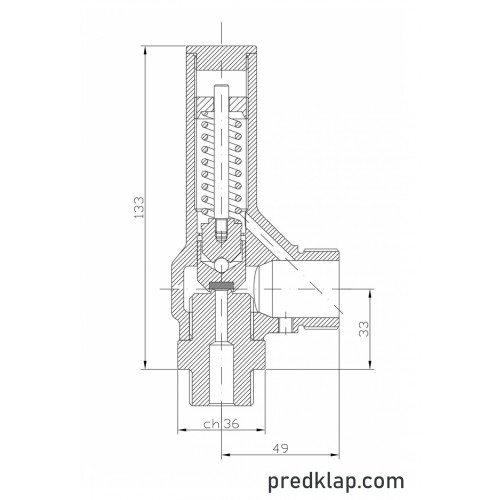

Как работает клапан сброса давления? Пружина прижимает к седлу запирающий элемент. Когда давление растет, то начинает превышать силу сжатия пружины, таким образом сжимая ее и отталкивая запорный элемент от седла. В образовавшуюся полость проходят излишки жидкости или газа системы . По мере того, как они выходят, напор уменьшается, пружина отжимается, и запорный элемент возвращается обратно к седлу.

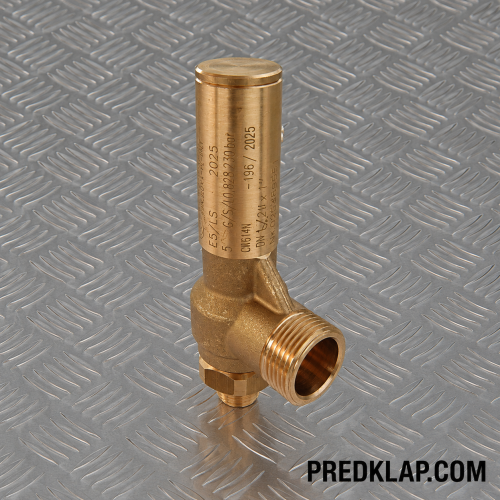

Модель клапана Nuova General E5/LS выпускается диаметром 5 мм, с материалом корпуса латунь и нержавеющая сталь, в нескольких вариантах исполнения и разными системами уплотнения. Для того, чтобы купить предохранительный клапан, выберите справа материал корпуса, вариант исполнения и систему уплотнения и нажмите кнопку “Купить”.
| Тип : |
E5/LS | Диаметр: 5 мм | Площадь сечения: 19,63 мм2 |
|---|---|---|---|
| Стандарт |
PN | Приведенный коэффициент расхода | Диапазон настройки |
| EAC | 700 | 0,828 | 0,3 - 300,0 бар |
| КОНФИГУРАЦИЯ - | |||
| Материал |

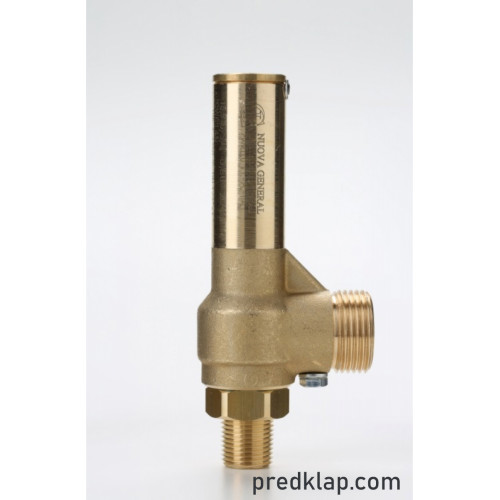

Латунь |
Сплав латуни и нержавеющей стали |

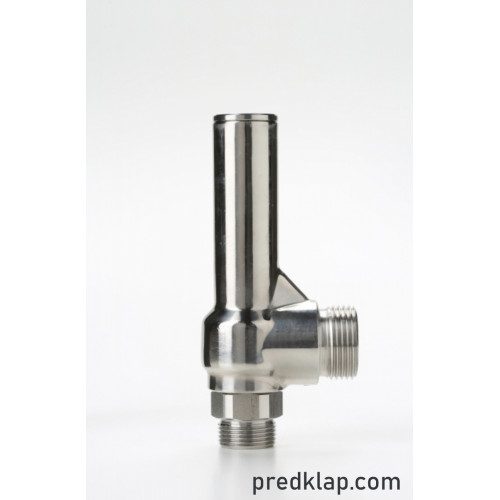

Нержавеющая сталь |
| Модель | Без ручного подрыва | Без ручного подрыва | Без ручного подрыва |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Система уплотнения | PEEK (Std) -196/ + 200 °C | PEEK (Std) -196/ + 200 °C | PEEK (Std) -196 / + 200 °C |
| VESPEL -196 / +250 °C | VESPEL -196 / +250 °C | VESPEL -196 / +250 °C | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Входное присоединение | G.1/2" - 3/4" - 1" ISO228 | G.1/2" - 3/4" - 1" ISO228 | G.1/2" - 3/4" - 1" ISO228 |
| R.1/2" - 3/4" - 1" EN10226 | R.1/2" - 3/4" - 1" EN10226 | R.1/2" - 3/4" - 1" EN10226 | |
| 1/2" - 3/4" - 1" NPT | 1/2" - 3/4" - 1" NPT | 1/2" - 3/4" - 1" NPT | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Выходное присоединение |
G.1" ISO228 | G.1" ISO228 | G.1" ISO228 |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd |
|||
| Название файла | Размер | Скачать |
|---|---|---|
| Разновидности предохранительных клапанов с отводом | 1.1MB | Скачать |
| Руководство по эксплуатации и техобслуживанию (на русском) | 147.21KB | Скачать |
| Каталог Nuova General (на русском) | 750.73KB | Скачать |
| Предохранительные клапаны для диоксида карбона CO2 | 2.14MB | Скачать |
| Основной каталог Nuova General | 5.42MB | Скачать |
| Обоснование безопасности | 633.52KB | Скачать |
| Сертификат Nuova General CU TR 012_2018 | 2.04MB | Скачать |
| Сертификат Nuova General CERTIFICATO ТР ТС 032 EAC-2019 | 4.28MB | Скачать |
