Предохранительный клапан сброса давления
Предохранительный клапан - зачем он нужен? Предохранительный клапан работает автоматически. Его подробнее
Предохранительный клапан – это вид трубопроводной арматуры, которая предотвращает разрушение трубопровода из-за избыточного давления.
Предохранительный клапан свободного сброса автоматически выпускает излишки жидкости, пара или газа в окружающую среду, если рабочее давление превышает допустимое. После того, как давление становится допустимым для данной системы, клапан возвращается в исходное состояние и прекращает свою работу.

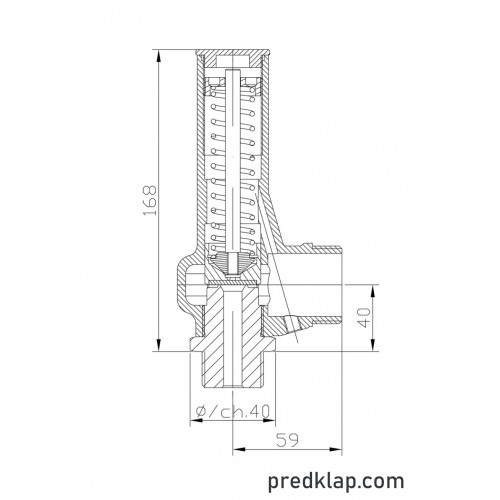

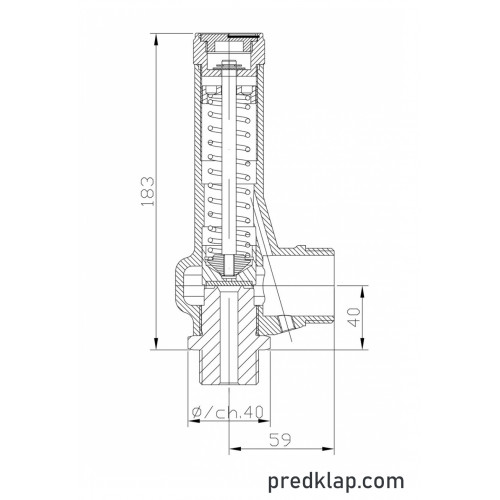

Как работает клапан сброса давления? Пружина прижимает к седлу запирающий элемент. Когда давление растет, то начинает превышать силу сжатия пружины, таким образом сжимая ее и отталкивая запорный элемент от седла. В образовавшуюся полость проходят излишки жидкости или газа системы . По мере того, как они выходят, напор уменьшается, пружина отжимается, и запорный элемент возвращается обратно к седлу.

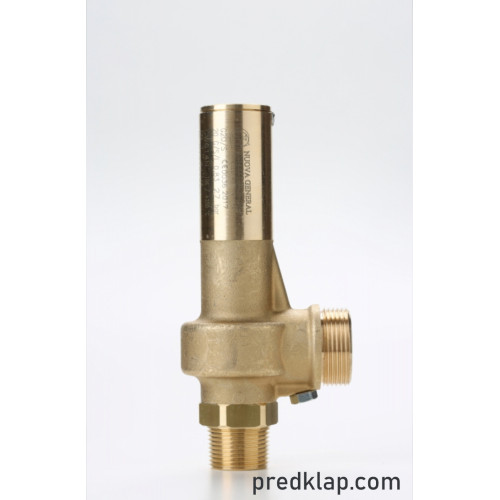

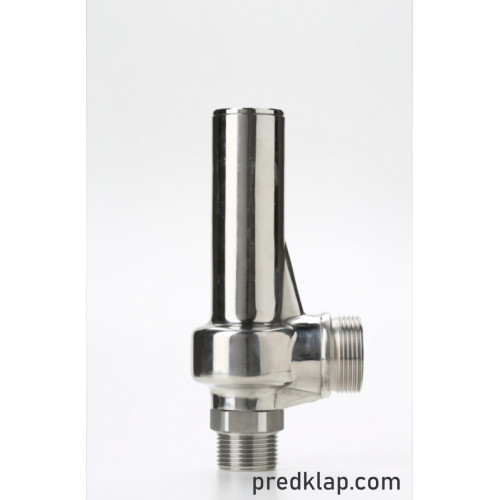

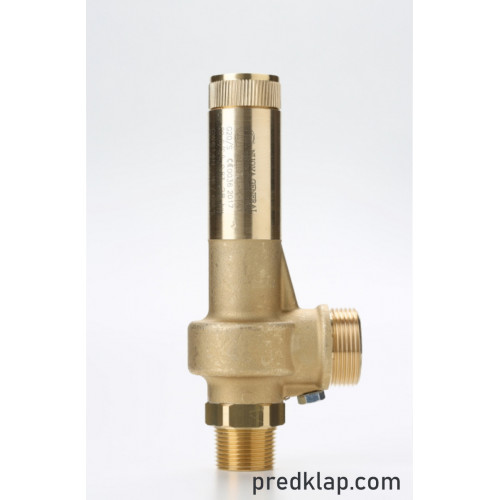

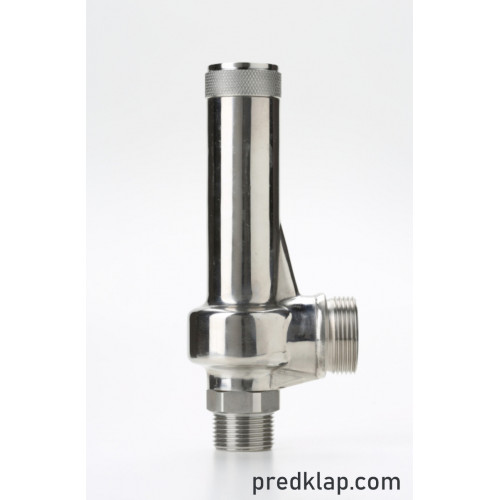

Модель клапана Nuova General E10/L150 выпускается диаметром 10 мм, с материалом корпуса латунь и нержавеющая сталь, в нескольких вариантах исполнения и разными системами уплотнения. Для того, чтобы купить предохранительный клапан, выберите справа материал корпуса, вариант исполнения и систему уплотнения и нажмите кнопку “Купить”.
| Тип : |
E10/L150 | Диаметр: 10 мм | Площадь сечения: 78,50 мм2 |
|---|---|---|---|
| Стандарт |
PN | Приведенный коэффициент расхода | Диапазон настройки |
| EAC | 150 | 0,86 | 100,0 - 150,0 бар |
| КОНФИГУРАЦИЯ - | |||
| Материал |
Латунь |
Сплав латуни и нержавеющей стали |
Нержавеющая сталь |
| Модель | С кольцевой гайкой | С кольцевой гайкой | С кольцевой гайкой |
| Без ручного подрыва |
Без ручного подрыва | Без ручного подрыва | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Система уплотнения | PTFE -196 / +250 °C | PTFE -196 / +250 °C | PTFE -196 / +250 °C |
| PEEK -196 / +200 °C | PEEK -196 / +200 °C | PEEK -196 / +200 °C | |
| / | Металл -196 / +250 °C | Металл -196 / +450 °C | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| Входное присоединение | G.3/4" - 1" - 1"1/4 ISO228 | G.3/4" - 1" - 1"1/4 ISO228 | G.3/4" - 1" - 1"1/4 ISO228 |
| R.1/2" - 1" - 1"1/4 EN10226 | R.3/4" - 1" - 1"1/4 EN10226 | R.3/4" - 1" - 1"1/4 EN10226 | |
| 1/2" - 1" - 1"1/4 NPT | 3/4" - 1" - 1"1/4 NPT | 3/4" - 1" - 1"1/4 NPT | |
| / | 1" - 1"1/2 Tri Clamp | 1" - 1"1/2 Tri Clamp | |
| DN20-25-32 PN16-160 | DN20-25 PN16-160 | DN20-25 PN16-160 | |
| 3/4" - 1" - 1"1/4 150-1500 | 3/4" - 1" 150-1500 lb | 3/4" - 1" 150-1500 lb | |
| / | / | / | |
| Выходное присоединение |
G.1"1/4 ISO228 | G.1"1/4 ISO228 | G.1"1/4 ISO228 |
| / | 1"1/2 Tri Clamp | 1"1/2 Tri Clamp | |
| DN32 PN16-160 | DN32 PN16-160 | DN32 PN16-160 | |
| 1"1/4 150-1500 lb | 1"1/4 150-1500 lb | 1"1/4 150-1500 lb | |
| / | / | / | |
| / | / | / | |
| / | / | / | |
| По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd |
|||
| Название файла | Размер | Скачать |
|---|---|---|
| Разновидности предохранительных клапанов с отводом | 1.1MB | Скачать |
| Руководство по эксплуатации и техобслуживанию (на русском) | 147.21KB | Скачать |
| Предохранительные клапаны для холодоснабжения | 1.06MB | Скачать |
| Каталог Nuova General (на русском) | 750.73KB | Скачать |
| Предохранительные клапаны для диоксида карбона CO2 | 2.14MB | Скачать |
| Основной каталог Nuova General | 5.42MB | Скачать |
| Обоснование безопасности | 633.52KB | Скачать |
| Сертификат Nuova General CU TR 012_2018 | 2.04MB | Скачать |
| Сертификат Nuova General CERTIFICATO ТР ТС 032 EAC-2019 | 4.28MB | Скачать |
