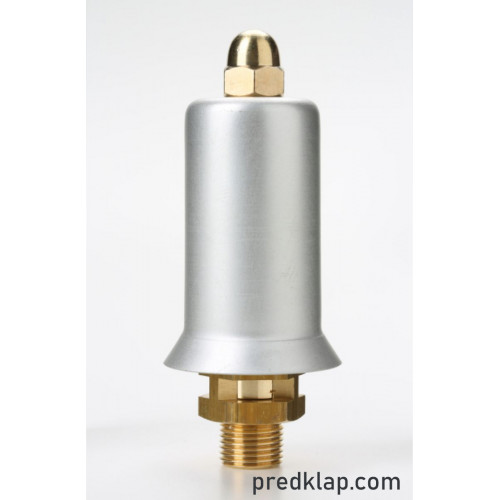

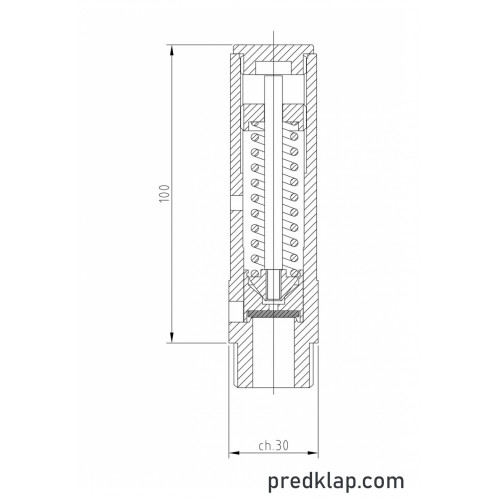

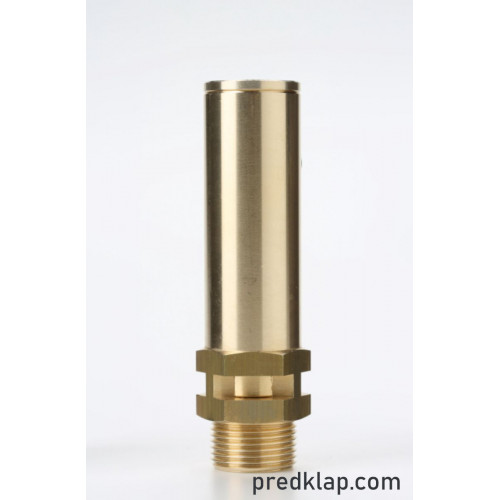

Предохранительный клапан NUOVA General E10, E10P, E10S

Предохранительный клапан – это вид трубопроводной арматуры, которая предотвращает разрушение трубопровода из-за избыточного давления.

Предохранительный клапан свободного сброса автоматически выпускает излишки жидкости, пара или газа в окружающую среду, если рабочее давление превышает допустимое. После того, как давление становится допустимым для данной системы, клапан возвращается в исходное состояние и прекращает свою работу.

Как работает клапан сброса давления? Пружина прижимает к седлу запирающий элемент. Когда давление растет, то начинает превышать силу сжатия пружины, таким образом сжимая ее и отталкивая запорный элемент от седла. В образовавшуюся полость проходят излишки жидкости или газа системы . По мере того, как они выходят, напор уменьшается, пружина отжимается, и запорный элемент возвращается обратно к седлу.

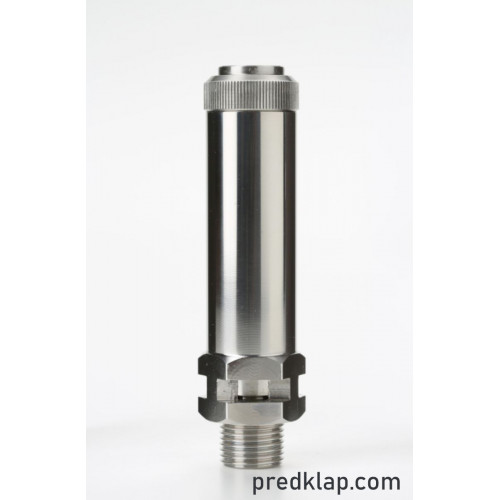

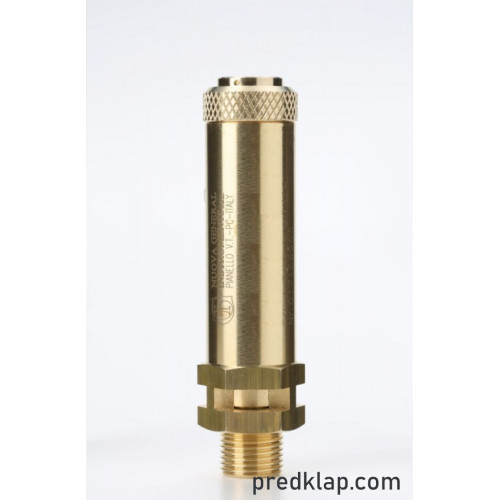

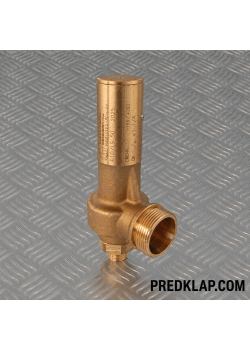

Модель клапана Nuova General E10 выпускается диаметром 10 мм, с материалом корпуса латунь и нержавеющая сталь, в нескольких вариантах исполнения и разными системами уплотнения. Для того, чтобы купить предохранительный клапан, выберите справа материал корпуса, вариант исполнения и систему уплотнения и нажмите кнопку “Купить”.

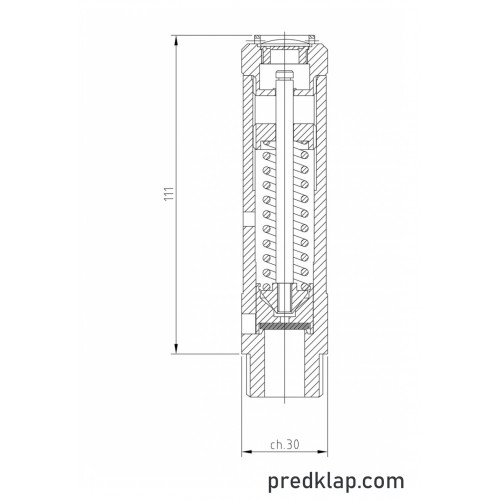

Тип :	E10	Диаметр: 10 мм	Площадь сечения: 78,50 мм²
Стандарт	PN	Приведенный коэффициент расхода	Диапазон настройки
EAC	100	0,85	0,3 - 100,0 бар
КОНФИГУРАЦИЯ -
Материал	Латунь	Сплав латуни и нержавеющей стали	Нержавеющая сталь
Модель	С кольцевой гайкой	/	С кольцевой гайкой

	Без ручного подрыва	/	Без ручного подрыва

	С защитой	/	С защитой

	/	/	/
	/	/	/
	/	/	/
	/	/	/
Система уплотнения	N.B.R. (Std) -10 / + 100 °C	/	N.B.R. (Std) -10 / + 100 °C
	E.P.D.M. -50 / + 150 °C	/	E.P.D.M. -50 / + 150 °C
	ВИТОН -20 / +200 °C	/	ВИТОН -20 / +200 °C
	СИЛИКОН -60 / +200 °C	/	СИЛИКОН -60 / +200 °C
	PTFE -196 / +250 °C	/	PTFE -196 / +250 °C
	KALREZ -20 / +250 °C	/	KALREZ -20 / +275 °C
	/	/	/
Входное присоединение	G.1/2" - 3/4" ISO228	/	G.1/2" - 3/4" ISO228
	R.1/2" - 3/4" EN10226	/	R.1/2" - 3/4" EN10226
	1/2" - 3/4" NPT	/	1/2" - 3/4" NPT
	/	/	1" - 1"1/2 Tri Clamp
	/	/	/
	/	/	/
	/	/	/
Выходное присоединение	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
По запросу могут быть проведены испытания солидными организациями, такими как: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd
